Arduino e programmare stati finiti

Premessa

Dopo aver visto come simulare il multitasking con Arduino grazie alla funzione millis() nella prima e seconda parte dell'articolo, andiamo a vedere la programmazione a stati finiti.
Il problema fondamentale che iniziava a presentarsi nella seconda parte è che il programma tende a diventare piuttosto mastodontico mano a mano che si aggiungono nuovi elementi che ineragiscono tra loro.
Dopo poco tempo l'utente inizia a sentire l'esigenza di dividere il codice in funzioni: si tende, quindi, a raccogliere le istruzioni in "gruppi" organizzati per rendere lo sketch più facile da leggere e gestire --i romani dicevano "Divide et impera"--.
Non è scopo di questo articolo vedere cosa sia una funzione e come si passino argomenti ad essa; l'autore presuppone che il lettore sappia creare una funzione sull'IDE di Arduino.
Fatta questa doverosa premessa andiamo a vedere come iniziare la programmazione a stati finiti su Arduino ed alleggerire la lettura del codice dei nostri sketch.

La programmazione a stati finiti

La programmazione a stati finiti consiste nel dividere il codice in blocchi diversi.
Tali blocchi sono racchiusi in una funzione che rappresenta un singolo evento e raccoglie porzioni di codice appartenenti al medesimo "livello logico" e nel quale si aggiorna, alla fine, la variabile-tempo (rif. prima parte e seconda parte dell'articolo) associata riassegnandogli il millis().
Si riprenda l'esempio visto in precedenza (rif. fondo pagina della seconda parte) e vediamo nella pratica in cosa consista.
Lo riporto qui di seguito per comodità del lettore.
#include <Servo.h>
#define SENSORELUCE1 0
#define SENSORELUCE2 5
int letturaluce1=0;
int letturaluce2=0;
int luce1;
int luce2;
int luce1temp;
int luce2temp;
Servo servo1;
Servo servo2;
int posservo1;
int posservo2;

int k;

unsigned long time;
unsigned long servotime1;
unsigned long servotime2;
unsigned long letturadati;
unsigned long letturaluce_time;

void setup(){
pinMode (SENSORELUCE1, INPUT);
pinMode (SENSORELUCE2, INPUT);
servo1.attach(9);
servo2.attach(10);
Serial.begin(9600);

time=millis();
servotime1=millis();
servotime2=millis();
letturadati=millis();
letturaluce_time=millis();

k=0;
luce1=0;
luce2=0;
luce1temp=0;
luce2temp=0;
}

void loop(){
time=millis();

if(time>letturaluce_time+5){
luce1=analogRead(SENSORELUCE1);
luce2=analogRead(SENSORELUCE2);
k=k+1;
luce1temp=luce1temp+luce1;
luce2temp=luce2temp+luce2;
}
if(k=20){
k=0;
letturaluce1=luce1temp/20;
letturaluce2=luce2temp/20;
luce1temp=0;
luce2temp=0;
}

if(time>servotime1+15){
posservo1= analogRead(letturaluce1);
posservo1=map(posservo1,0,1023,0,179);
servo1.write(posservo1);
servotime1=millis();
}

if(time>servotime2+15){
posservo2= analogRead(letturaluce2);
posservo2=map(posservo2,0,1023,0,179);
servo2.write(posservo2);
servotime2=millis();
}

if(time>letturadati+3000){
Serial.print("Sensore 1 : ");
Serial.print(letturaluce1,DEC);
Serial.print(" Posizione motore 1 : ");
Serial.println(posservo1,DEC);
Serial.print("Sensore 2 : ");
Serial.print(letturaluce2,DEC);
Serial.print(" Posizione motore 2 : ");
Serial.println(posservo2,DEC);
Serial.print(" Differenza : ");
Serial.println(letturaluce1-letturaluce2);
letturadati=millis();
}
}
Il codice già ampiamente spiegato permette di far muovere due servo motori al variare dell'intensità di luce che insiste su due sensori di luce perpendicolari fra loro.
Questo codice si "divide" in porzioni ben definite:
  • La sezione in cui si leggono i sensori
  • La sezione in cui si fanno muovere i motori
  • La sezione nella quale si invia alla seriale un output.
Queste sezioni si possono raccogliere in apposite funzioni e si sfrutta una peculiarità dell'IDE di arduino: i tab.
Ogni funzione infatti si aggiunge ad un tab differente: per fare questo si clicchi la freccina verso destra nell'angolo in alto a destra dell'IDE e poi su "New Tab".
Si dia un nome alla tab che DEVE essere uguale al nome della funzione che si scriverà all'interno.

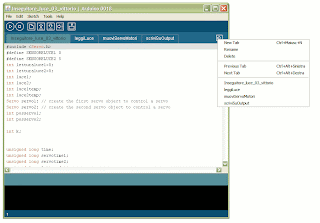

Come si vede in figura quindi, si aggiungeranno tre Tab; una per ciascuna funzione:
  • leggiLuce
  • muoviServoMotori
  • scriviSuOutput
Riporto di seguito ciò che si scriverà nei tre tab.

Leggi Luce

Questa funzione racchiude le istruzioni che arduino deve svolgere per leggere i sensori di luce.
In particolare si notino le 20 letture necessarie per "ammortizzare" gli sbalzi del sensore analogico e il reset della variabile tempo alla fine della funzione.
void leggiLuce(){
if(time>letturaluce_time+5){
luce1=analogRead(SENSORELUCE1);
luce2=analogRead(SENSORELUCE2);
k=k+1;
luce1temp=luce1temp+luce1;
luce2temp=luce2temp+luce2;
}
if(k=20){
k=0;
letturaluce1=luce1temp/20;
letturaluce2=luce2temp/20;
luce1temp=0;
luce2temp=0;
}
letturaluce_time=millis();
}

Muovi servo motori

Questa funzione, come si intuisce, raccoglie le istruzioni sul movimento dei Servi.
Anche in questo caso si noti l'azzeramento della variabile-tempo al fondo della funzione.

/* Muove i SERVI*/

void muoviServoMotori(){
if(time>servotime1+15){
posservo1= analogRead(letturaluce1);
posservo1=map(posservo1,0,1023,0,179);
servo1.write(posservo1);
servotime1=millis();
}

if(time>servotime2+15){
posservo2= analogRead(letturaluce2);
posservo2=map(posservo2,0,1023,0,179);
servo2.write(posservo2);
servotime2=millis();
}
}

Scrivi su Outout

Infine lo scrivi output si comporta "a livello logico" come le funzioni viste in precedenza. Esso scrive sulla seriale le informazioni da visualizzare all'utente ogni 3 secondi.
void scriviSuOutput(){
if(time>letturadati+3000){
Serial.print("Sensore 1: ");
Serial.println(letturaluce1,DEC);
Serial.print("Posizione motore 1: ");
Serial.println(posservo1,DEC);
Serial.print("Sensore 2: ");
Serial.println(letturaluce2,DEC);
Serial.print("Posizione motore 2: ");
Serial.println(posservo2,DEC);
Serial.print("Differenza : ");
Serial.println(letturaluce1-letturaluce2);
letturadati=millis();
}
}

Sketch principale

A questo punto lo sketck principale si riduce sensibilmente.
Ogni tab racchiude le porzioni di codice e ci possiamo soffermare sulla dinamica del programma.
#include <Servo.h>
#define SENSORELUCE1 0
#define SENSORELUCE2 5
int letturaluce1=0;
int letturaluce2=0;
int luce1;
int luce2;
int luce1temp;
int luce2temp;
Servo servo1;
Servo servo2;
int posservo1;
int posservo2;

int k;


unsigned long time;
unsigned long servotime1;
unsigned long servotime2;
unsigned long letturadati;
unsigned long letturaluce_time;

void setup(){
pinMode (SENSORELUCE1, INPUT);
pinMode (SENSORELUCE2, INPUT);
servo1.attach(9);
servo2.attach(10);
Serial.begin(9600);

time=millis();
servotime1=millis();
servotime2=millis();
letturadati=millis();
letturaluce_time=millis();
k=0;
luce1=0;
luce2=0;
luce1temp=0;
luce2temp=0;
}

void loop(){
time=millis();

leggiLuce();
muoviServoMotori();
scriviSuOutput();

}

Come si può vedere la funzione loop() viene ridotta veramente all'osso.
Questo sketck si riduce ad un banale programmino.
Nel loop non è stata aggiunta alcuna "logica" ma è facile immaginare degli if che determinano l'attivazione di una o più funzioni a seconda di determinati eventi...

Conclusione

Frequentando il forum di Arduino, noto che le persone spesso entrano in crisi nel momento in cui gli sketch aumentano di dimensioni.
Spesso si tende a desistere nei propri progetti per questo motivo.
Trovo che l'applicazione dei consigli dati in questi tre articoli (multitasking + programmazione a stati finiti) risolva la maggior parte delle problematiche a livello di programmazione dovuta all'aggiunta di più componenti all'arduino.
Personalmente incontro maggiori difficoltà nelle saldature ma questo è un problema della mia mancanza di manualità :-)

Argomento precedente: "Multitasking Arduino: millis() -- PARTE 2"
